"Мидиконтроллер 16/8 на базе компонентов фирмы Microchip".
Вы не испытываете неудобства, когда работаете с виртуальными инструментами или плагинами? Неужели Вам не хочется покрутить настоящие ручки, повозить фейдеры, понажимать на кнопки?

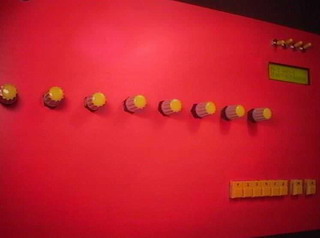

Устройство, о котором я сейчас расскажу - Midibox, именно для этого. Условно говоря, все манипуляции с его ручками, проходя обработку в собственном процессоре, выдаются в виде миди сообщений. А уже с ними Вы можете сделать все что пожелаете, будь-то управление VST-инструментом, обработкой, либо сведение в многодорожечной студии.
Далее обо всем этом по подробнее.
Оговорюсь, что все это разработки сайта www.ucapps.de. А в этой статье содержится адаптированный перевод с учетом опыта автора, иной элементной базы и само-собой затрат на построение.
И это только в простейшем случае...
О цене: Не помню точно, но очень мало (20-25$). Гораздо большее значение имеет время.
Возможности:
- 8 или 16 фейдеров, 8 триггеров
- 16 переключаемых банков
- миди сообщения CC/Note/Aftertouch/PitchBender/ProgramChange
- работа во всем диапазоне значений параметров
- управление через SysEx
- встроенный дисплей, визульное управление
- быстрая запись и восстановление настроек
- работа с COM портом
Описание:
Сердцем Midibox является микроконтроллер PIC18F452 производства Microchip. Удачное решение для работы по миди протоколу. 8 аналого-цифровых конвертеров на борту(остальное расширяется мильтиплексорами) возможность напрямую работать с дисплеями HD44780 стандарта - всё это хорошая база и стабильная работа.
В первых версиях midibox был использован PIC16F877, который приходилось прошивать специальным программатором. Для контроллера PIC18F452 была разработано собственное программное обеспечение MIOS, которое позволяет обновлять прошивку по миди порту.
| Принципиальные схемы |
| Имя |
Размер |
Описание |
| MBHP |
LINK |
Платформа Midibox. Разработчиком рекомендуется использовать PIC18F452 и кварц частотой 10МГц. |
| Прошивка |
| MIOS Download |
LINK |
Программа обновления прошивки и примеры различных версий |
| Версия |
LINK |
Изменения в версиях |
| Утилиты |
| mios_tools.midibox.org |
LINK |
Редактор MIDIbox |
|
